摘要: 原创出处 http://www.iocoder.cn/Spring-Cloud-Gateway/handler-route-predicate-handler-mapping/ 「芋道源码」欢迎转载，保留摘要，谢谢！

本文主要基于 Spring-Cloud-Gateway 2.0.X M4

阅读源码最好的方式，是使用 IDEA 进行调试 Spring Cloud Gateway 源码，不然会一脸懵逼。

1. 概述

本文主要分享 RoutePredicateHandlerMapping 路由匹配。

我们先一起来看看，一个请求是怎么被 Spring Cloud Gateway 处理的，如下图：

org.springframework.web.reactive.DispatcherHandler ：接收到请求，匹配 HandlerMapping ，此处会匹配到 RoutePredicateHandlerMapping 。
org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping ：接收到请求，匹配 Route 。
org.springframework.cloud.gateway.handler.FilteringWebHandler ：获得 Route 的 GatewayFilter 数组，创建 GatewayFilterChain 处理请求。

第一、二步，在本文分享。第三步，在《Spring-Cloud-Gateway 源码解析 —— 处理器 (3.3) 之 FilteringWebHandler 创建过滤器链》分享。

推荐 Spring Cloud 书籍：

请支持正版。下载盗版，等于主动编写低级 BUG 。
程序猿DD —— 《Spring Cloud微服务实战》
周立 —— 《Spring Cloud与Docker微服务架构实战》
两书齐买，京东包邮。

2. DispatcherHandler

org.springframework.web.reactive.DispatcherHandler ，请求分发处理器，Spring WebFlux 的访问入口。可能大多数人对这个类都比较陌生，我们来看看他在 Spring MVC 的兄弟 DispatcherServlet 是不是就有点熟悉的感觉。

下面来看看 DispatcherHandler#handle(ServerWebExchange) 方法，代码如下：

public class DispatcherHandler implements WebHandler, ApplicationContextAware {

	@Nullable
	private List<HandlerMapping> handlerMappings;

	@Nullable
	private List<HandlerAdapter> handlerAdapters;

	@Override
	public Mono<Void> handle(ServerWebExchange exchange) {
		if (logger.isDebugEnabled()) {
			ServerHttpRequest request = exchange.getRequest();
			logger.debug("Processing " + request.getMethodValue() + " request for [" + request.getURI() + "]");
		}
		if (this.handlerMappings == null) {
			return Mono.error(HANDLER_NOT_FOUND_EXCEPTION);
		}
		return Flux.fromIterable(this.handlerMappings)
				.concatMap(mapping -> mapping.getHandler(exchange))
				.next()
				.switchIfEmpty(Mono.error(HANDLER_NOT_FOUND_EXCEPTION))
				.flatMap(handler -> invokeHandler(exchange, handler))
				.flatMap(result -> handleResult(exchange, result));
	}
}

第 18 至 20 行：顺序使用 handlerMappings 获得对应的 WebHandler 。
- 使用 #concatMap(Function) 操作符的原因是考虑 handlerMappings 的顺序性，详见《RxJava（四） concatMap操作符用法详解》。

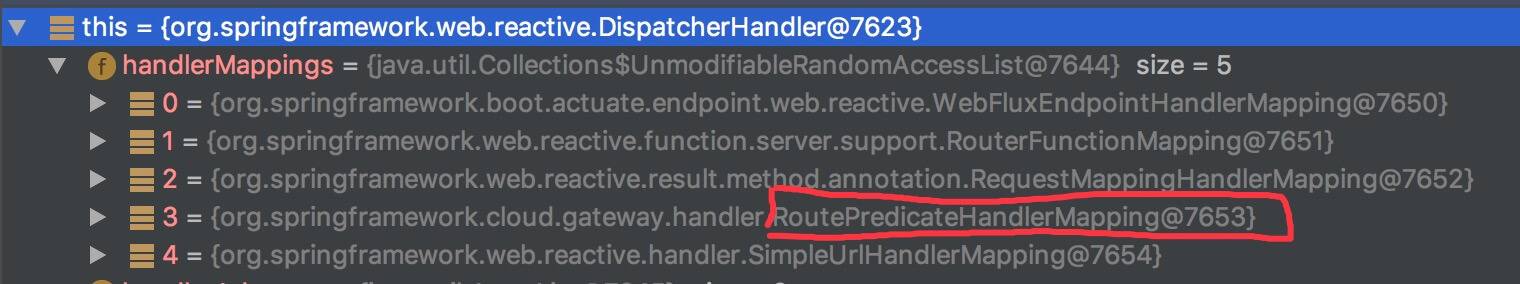

- 使用官方 spring-cloud-gateway-sample 项目，此处打断点，handlerMappings 变量值如下图：
- 在【第 19 行】，调用 HandlerMapping#getHandler(ServerWebExchange) 获得 Handler 。在整理，RoutePredicateHandlerMapping 匹配请求对应的 Route ，并返回 FilteringWebHandler 。此时，FilteringWebHandler 还并未获得 Route 的 GatewayFilter ，创建 GatewayFilterChain 处理请求。和本文的第一张图有点出入，该图主要描述整个请求经历的流程。
- 第 21 行：如果匹配不到 WebHandler ，返回 HANDLER_NOT_FOUND_EXCEPTION 。
- 第 22 行：调用 #handle() 方法，执行 Handler 。代码如下：
```
private Mono<HandlerResult> invokeHandler(ServerWebExchange exchange, Object handler) {
	if (this.handlerAdapters != null) {
		for (HandlerAdapter handlerAdapter : this.handlerAdapters) {
			if (handlerAdapter.supports(handler)) {
				return handlerAdapter.handle(exchange, handler);
			}
		}
	}
	return Mono.error(new IllegalStateException("No HandlerAdapter: " + handler));
}
```
  - 使用官方 spring-cloud-gateway-sample 项目，此处打断点，handlerMappings 变量值如下图：
  - 第 2 至 8 行：顺序匹配 HandlerAdapter ，通过调用 HandlerAdapter#handle(ServerWebExchange, Object) 方法，从而执行 Handler 。在此处，我们会匹配到 SimpleHandlerAdapter 。
  - 第 9 行：匹配不到 HandlerAdapter ，返回 IllegalStateException 。
- 第 23 行：调用 #handleResult() 方法，处理结果。SimpleHandlerAdapter 返回的是 Mono.empty() ，所以不会触发该方法。#handleResult() 代码如下：
```
private Mono<Void> handleResult(ServerWebExchange exchange, HandlerResult result) {
	return getResultHandler(result).handleResult(exchange, result)
			.onErrorResume(ex -> result.applyExceptionHandler(ex).flatMap(exceptionResult ->
					getResultHandler(exceptionResult).handleResult(exchange, exceptionResult)));
}
```

2.1 SimpleHandlerAdapter

org.springframework.web.reactive.result.SimpleHandlerAdapter ，基执行 WebHandler 的处理器适配器。

#supports(Object) 方法，代码如下：

@Override
public boolean supports(Object handler) {
	return WebHandler.class.isAssignableFrom(handler.getClass());
}

支持 WebHandler 。

#handle(ServerWebExchange, Object) 方法，代码如下：

@Override
public Mono<HandlerResult> handle(ServerWebExchange exchange, Object handler) {
	WebHandler webHandler = (WebHandler) handler;
	Mono<Void> mono = webHandler.handle(exchange);
	return mono.then(Mono.empty());
}

第 3 至 4 行：调用 WebHandler#handle(ServerWebExchange) 方法，执行处理器。例如，WebHandler 为 FilteringWebHandler 时，获得 Route 的 GatewayFilter 数组，创建 GatewayFilterChain 处理请求。
第 5 行：在 WebHandler 执行完后 ( #then(Mongo) )，然后返回 Mono.empty() 。

3. RoutePredicateHandlerMapping

org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping ，匹配 Route ，并返回处理 Route 的 FilteringWebHandler 。

RoutePredicateHandlerMapping 构造方法，代码如下：

public class RoutePredicateHandlerMapping extends AbstractHandlerMapping {

	private final FilteringWebHandler webHandler;
	private final RouteLocator routeLocator;

	public RoutePredicateHandlerMapping(FilteringWebHandler webHandler, RouteLocator routeLocator) {
		this.webHandler = webHandler;
		this.routeLocator = routeLocator;

		setOrder(1); // RequestMappingHandlerMapping 之后
	}
}

调用 #setOrder(1) 的原因，Spring Cloud Gateway 的 GatewayWebfluxEndpoint 提供 HTTP API ，不需要经过网关，它通过 RequestMappingHandlerMapping 进行请求匹配处理。RequestMappingHandlerMapping 的 order = 0 ，需要排在 RoutePredicateHandlerMapping 前面。所有，RoutePredicateHandlerMapping 设置 order = 1 。

#getHandlerInternal() 方法，在 DispatcherHandler#handle(ServerWebExchange) 方法的【第 19 行】被调用，匹配 Route ，并返回处理 Route 的 FilteringWebHandler 。代码如下：

@Override
protected Mono<?> getHandlerInternal(ServerWebExchange exchange) {
    // 设置 GATEWAY_HANDLER_MAPPER_ATTR 为 RoutePredicateHandlerMapping
	exchange.getAttributes().put(GATEWAY_HANDLER_MAPPER_ATTR, getClass().getSimpleName());

	return lookupRoute(exchange) // 匹配 Route
			// .log("route-predicate-handler-mapping", Level.FINER) //name this
			.flatMap((Function<Route, Mono<?>>) r -> { // 返回 FilteringWebHandler
				if (logger.isDebugEnabled()) {
					logger.debug("Mapping [" + getExchangeDesc(exchange) + "] to " + r);
				}

				// 设置 GATEWAY_ROUTE_ATTR 为 匹配的 Route
				exchange.getAttributes().put(GATEWAY_ROUTE_ATTR, r);
				// 返回
				return Mono.just(webHandler);
			}).switchIfEmpty(Mono.empty().then(Mono.fromRunnable(() -> { // 匹配不到 Route
				if (logger.isTraceEnabled()) {
					logger.trace("No RouteDefinition found for [" + getExchangeDesc(exchange) + "]");
				}
			})));
}

第 4 行：设置 GATEWAY_HANDLER_MAPPER_ATTR 为 RoutePredicateHandlerMapping 。
第 6 行：调用 #lookupRoute(ServerWebExchange) 方法，匹配 Route 。
第 8 至 16 行：返回 Route 的处理器 FilteringWebHandler 。
- 第 14 行：设置 GATEWAY_ROUTE_ATTR 为匹配的 Route 。
- 第 16 行：返回 FilteringWebHandler。
第 17 至 21 行：匹配不到 Route ，返回 Mono.empty() ，即不返回处理器。这样会不会有问题？不会，在 DispatcherHandler#handle(ServerWebExchange) 方法的【第 21 行】，我们可以看到，当没有合适的 Handler ，返回 Mono.error(HANDLER_NOT_FOUND_EXCEPTION) 。

#lookupRoute(ServerWebExchange) 方法，顺序匹配 Route 。代码如下：

protected Mono<Route> lookupRoute(ServerWebExchange exchange) {
	return this.routeLocator.getRoutes()
			.filter(route -> route.getPredicate().test(exchange))
			.next()
			//TODO: error handling
			.map(route -> {
				if (logger.isDebugEnabled()) {
					logger.debug("RouteDefinition matched: " + route.getId());
				}
				validateRoute(route, exchange);
				return route;
			});
}

第 2 至 4 行：调用 RouteLocator#getRoutes() 方法，获得全部 Route ，并调用 Predicate#test(ServerWebExchange) 方法，顺序匹配一个 Route。
第 5 行：未来会增加匹配过程中发生异常的处理。目前，任何一个 Predicate#test(ServerWebExchange) 的方法调用发生异常时，都会导致匹配不到 Route 。一定要注意。
第 6 至 11 行：调用 #validateRoute(Route, ServerWebExchange) 方法，校验 Route 的有效性。目前该方法是个空方法，可以通过继承 RoutePredicateHandlerMapping 进行覆盖重写。
